在信号处理、电路设计、音频系统甚至图像处理等领域中，低通滤波器几乎无处不在。它是电路中一种非常基础、但作用极其重要的器件。那么，低通滤波器到底是如何工作的?为何工程师如此依赖它?本文将从原理、类型、应用、设计思路和未来发展趋势五大维度详细剖析，让你一次彻底理解低通滤波器背后的技术逻辑和工程价值。

　　❶ 为什么需要低通滤波器?它究竟“滤”掉了什么?

　　在各种电子系统中，我们不仅会处理我们想要的信号，还常常伴随着噪声、高频干扰或多余信息。这些非目标频率的部分可能会：

　　引起失真;

　　干扰核心信号;

　　降低系统稳定性。

　　**低通滤波器(Low-Pass Filter)**的作用正是“只允许低频信号通过，把高频信号阻挡掉”。它像一道“电子闸门”，自动替你筛选掉那些你不想要的频率部分。

　　🟡 举个简单例子：

　　假如你正在接收一个音频信号，但在传输过程中混入了高频杂音，低通滤波器就能将这些杂音滤除，只保留原始语音或音乐。

　　❷ 原理简析：它是怎么把信号“过滤”的?

　　低通滤波器基于的是频率响应的特性，它的基本构成可能非常简单：只需一个**电阻 + 电容(或电感)**即可构成最基础的RC或RL滤波器。

　　1️⃣ RC低通滤波器原理：

　　由一个电阻(R)和一个电容(C)组成，接法如下：

　　输入信号 → R → 输出节点 → C → 地

　　其截止频率为：

　　f₀ = 1 / (2πRC)

　　当输入信号频率远低于f₀时，大部分信号可以通过;

　　当频率高于f₀时，电容对高频呈低阻抗，使高频部分“被引流”到地，从而无法输出。

　　2️⃣ 数字低通滤波器的核心思想：

　　数字滤波器通过数学算法处理离散信号数据，用加权平均等方式，逐步削弱高频成分，常用于软件或嵌入式信号处理中。

　　❸ 类型大观：有哪些低通滤波器可选?

　　根据结构、实现方式和应用场景不同，低通滤波器可划分出多种类型：

　　🟢 1. 模拟低通滤波器

　　RC/RL滤波器：适用于简单场景，易于搭建;

　　有源低通滤波器(如运放型)：适用于精度更高、增益可调的场合;

　　巴特沃斯、切比雪夫滤波器：通过特定函数设计，拥有更好的通带平坦度或更陡的截止特性。

　　🔵 2. 数字低通滤波器

　　IIR滤波器：具备反馈机制，计算量小，效率高;

　　FIR滤波器：无反馈，更稳定，适用于高精度信号处理;

　　滑动平均滤波器：简单实现方式，用于实时数据处理或传感器信号平滑。

　　❹ 应用实例解析：它在哪些行业大显身手?

　　✅ 1. 音频系统

　　作用：去除录音中的高频噪声，保留人声或乐器原音;

　　举例：均衡器、音响调音电路中常见。

　　✅ 2. 通信系统

　　作用：限制信号带宽，防止频率混叠;

　　举例：调制解调器、无线电接收前端。

　　✅ 3. 电源与模拟信号电路

　　作用：抑制开关电源的高频纹波;

　　举例：ADC输入端的抗干扰设计。

　　✅ 4. 图像处理领域

　　作用：消除图像中的高频噪点，提升图像清晰度;

　　举例：去模糊滤镜、边缘处理算法前处理。

　　✅ 5. 医疗设备

　　作用：滤除心电图中的肌电干扰;

　　举例：心电监测仪、脑电波采集装置。

　　❺ 设计要点与工程选型建议

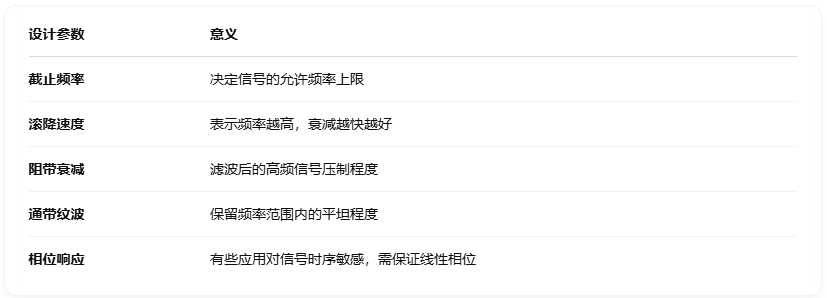

　　一个高效的低通滤波器设计不仅仅看频率，还要综合考虑多个因素：

　　选择时需根据系统要求平衡“精度”与“成本”，数字滤波器更适合灵活可调的系统，而模拟滤波器适用于电路实时反应要求高的应用。

　　❻ 结构换角度看：低通滤波器的“滤波”行为，其实像什么?

　　从一个非工程角度理解，低通滤波器就像是闸门、海绵、挡水坝或声音隔板：

　　你可以把它看作一个筛子，只允许大颗粒(低频)通过;

　　或者一个闸门，只在低速(低频)状态下打开;

　　也可以比作图书馆门禁，只允许穿着安静鞋的人进入，嘈杂者(高频干扰)自动挡回。

　　这种形象化的理解方式，对于非电子背景的人员尤其有帮助，理解原理后设计思路也会更加清晰。

　　❼ 技术趋势：低通滤波器将如何进化?

　　随着5G、智能终端、无人驾驶等新应用兴起，低通滤波器也面临新的挑战：

　　🔸 高频化发展

　　面对GHz频段信号，需要低损耗、高精度滤波器;

　　微带结构和陶瓷滤波器成为新热门方向。

　　🔸 数字可编程趋势

　　使用DSP或FPGA搭载的低通算法模块，可按需调整频率响应;

　　适用于多协议、多信号源共存的系统。

　　🔸 集成化、小型化

　　移动终端设备需求推动芯片级滤波器集成;

　　SoC内部集成多种滤波功能，减少外部器件数量。

　　❽ 结语：基础器件，支撑千亿系统

　　低通滤波器并不复杂，它可能是一个元件、一段代码、一条算法，但它却在千千万万个工程项目中，悄无声息地保障着信号的纯净与系统的稳定。从音响到卫星，从芯片到云端，几乎每一个设备都离不开它的支持。

　　对设计者而言，理解低通滤波器不仅是理解一个器件，更是理解信号世界如何组织、如何约束、如何优化的入门钥匙。
