在医院、实验室等医疗环境中，为什么一些高精密设备在接入电源后会出现测量数据不稳定、图像有噪点或干扰声?很大一部分原因来自于电源和信号的“污染”。医疗滤波器的作用，就是在干扰和敏感设备之间加一道防护墙，让设备工作更安全、更稳定。

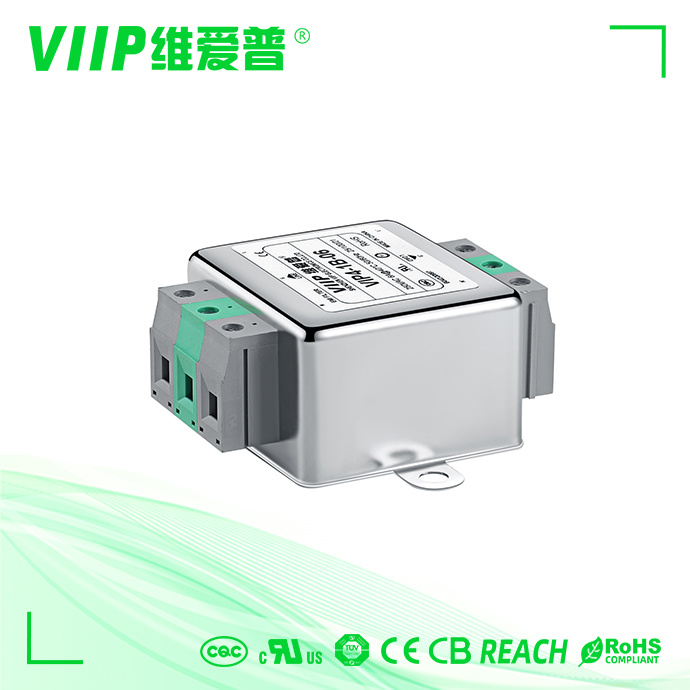

　　一、什么是医疗滤波器

　　医疗滤波器是一种专为医疗设备设计的电磁干扰抑制装置，主要用于减少电源线或信号线中传导的高频噪声，同时符合医疗安全标准对漏电流的严格要求。它不仅需要具备良好的滤波性能，还必须保证患者和操作人员的安全。

　　与普通工业滤波器相比，医疗滤波器在结构和参数上有显著不同：

　　低漏电流：为了防止对人体造成感应电流，一般要求在微安级别。

　　高绝缘等级：符合IEC 60601等医疗设备安全标准。

　　可靠的接地设计：确保干扰能有效引导回源头，不经过人体路径。

　　二、为什么医疗设备需要滤波器

　　医疗设备往往涉及生命健康，其运行稳定性直接影响诊疗结果。以下几种干扰源很常见：

　　市电干扰：来自医院其他大型设备(如CT、MRI、手术灯等)的谐波和尖峰脉冲。

　　互相干扰：不同医疗设备并行工作时，可能通过电源线互相传导干扰。

　　自身开关电源噪声：设备内部开关电源产生的高频信号反向耦合到电网。

　　外部雷击与浪涌：会造成瞬态高电压，对精密电路造成冲击。

　　医疗滤波器的安装位置通常在电源入口处，形成第一道屏障，把外部干扰隔绝在外，同时阻断设备本身噪声向外传播。

　　三、工作原理

　　医疗滤波器一般由共模扼流圈、X电容(火线-零线之间)和Y电容(火线/零线-地之间)组成。

　　共模干扰抑制：共模扼流圈对两条线中方向相同的干扰电流呈现高阻抗，将其抑制。

　　差模干扰抑制：X电容和扼流圈的漏感组成低通网络，阻断高频差模信号。

　　接地泄放：Y电容将高频干扰引向地线，但医疗型滤波器会使用容量更小的Y电容以降低漏电流。

　　关键点：医疗滤波器必须在滤波效果和人体安全之间取得平衡，这也是它和工业滤波器的最大区别。

　　四、医疗滤波器的分类

　　1. 按功能

　　单级滤波器：适用于干扰较小的场景，占用空间小。

　　多级滤波器：多个滤波单元串联，抑制能力强，适合干扰严重或要求极高的医疗设备。

　　2. 按安装形式

　　插座式：与电源插座一体化，方便更换和维护。

　　面板式：直接安装在设备机壳面板上，适合设备入口空间有限的情况。

　　印刷板式：直接焊接在PCB板上，用于体积小的便携式医疗设备。

　　3. 按接地方式

　　接地型：适用于金属外壳医疗设备，接地效果好。

　　双绝缘型：用于无接地系统，增加绝缘保护层，减少漏电流风险。

　　五、医疗滤波器的选型要点

　　漏电流

　　医疗标准规定正常条件下的漏电流不得超过规定值(通常是0.1mA甚至更低)。选型时必须仔细查看厂商数据。

　　额定电流与电压

　　要根据设备最大工作电流选择，额定值需留有余量，防止长期满载发热。

　　插入损耗曲线

　　查看滤波器在150kHz～30MHz频段的衰减性能，确保能覆盖设备超标频段。

　　认证与标准

　　必须符合IEC 60601、UL 60601等医疗安全标准，并通过对应的EMC测试认证。

　　尺寸与安装方式

　　确保滤波器能在设备空间中合理布置，并便于维护更换。

　　环境适应性

　　医疗设备可能长期运行在恒温恒湿环境，滤波器需具备良好的耐湿热性能和长期可靠性。

　　六、安装与使用注意事项

　　接地可靠

　　接地是滤波效果和安全的核心，医疗滤波器应确保接地端与机壳金属面大面积接触。

　　进出线分离

　　电源输入线和输出线应分开布线，避免干扰耦合。

　　防止松动

　　医疗设备通常长时间运行，安装时应确保螺丝和端子紧固，避免因震动松动造成性能下降。

　　保持清洁

　　滤波器积尘可能影响散热和绝缘性能，定期清理很重要。

　　七、典型应用场景

　　手术室监护设备

　　心电监护仪、呼吸机等对电源噪声极为敏感，使用医疗滤波器可减少工频干扰和谐波影响。

　　影像诊断设备

　　MRI、CT、超声等设备在工作时需稳定的电源环境，滤波器能减少噪声干扰，保证图像清晰度。

　　实验室检测设备

　　分析仪器和测量设备需要高精度采集信号，滤波器可抑制外部干扰，提高测量可靠性。

　　患者接触类设备

　　任何直接或间接与人体接触的设备，滤波器的低漏电设计可降低触电风险。

　　八、测试与验证

　　EMC传导骚扰测试

　　使用LISN(线路阻抗稳定网络)测试150kHz～30MHz范围的干扰水平，验证滤波器是否将干扰抑制到标准限值以内。

　　漏电流测试

　　在额定工作条件下测量漏电流，确保符合医疗标准要求。

　　浪涌与瞬变测试

　　验证滤波器在电快速脉冲(EFT)和浪涌测试中能否保护设备。

　　九、常见误区

　　直接用工业滤波器代替

　　工业滤波器漏电流高，不符合医疗标准，存在安全隐患。

　　忽视接地

　　即使滤波器性能很好，若接地不良，滤波效果会大打折扣。

　　只关注滤波效果

　　需要同时关注安全指标、可靠性和使用环境。

　　医疗滤波器不仅是电磁干扰抑制的工具，更是医疗设备安全设计的重要组成部分。它需要在滤波性能、漏电流控制、认证合规等方面同时满足要求。合理的选型与安装，可以显著提升设备的稳定性和安全性，确保诊疗过程不受干扰，为医患双方提供可靠的保障。
