一、先厘清：这里的“电源滤波器”指什么?

　　在电子与电气系统中，“电源滤波器”常泛指以下任一或组合环节：

　　1、整流后的大电容/电感‑电容(LC、π型)平滑网络——抑制工频整流纹波。

　　2、开关电源输入 EMI 滤波器——共模/差模电感+X/Y 电容，抑制传导干扰。

　　3、DC/DC 模块输出端的低ESR电容、LC 二级滤波——降低开关纹波、保持瞬态电流。

　　4、点对点去耦/旁路电容阵列——为 IC、模拟前端、ADC/DAC、射频模块提供本地高频电流。

　　5、滤波+稳压组合网络(RC/LC+LDO)——进一步净化噪声供给精密模拟/传感电路。

　　“缺少电源滤波器”可以是设计阶段未配置、成本砍掉、装配漏焊、器件损坏失效、焊盘脱落、虚焊或电容容量严重衰减等导致“等效缺失”。以下讨论通用影响，并按不同层级说明。

　　二、少了电源滤波器你最可能看到的 10 个变化

　　1、电源输出纹波(低频 / 高频)显著上升。

　　2、逻辑系统随机复位、死机、掉线。

　　3、模拟测量值漂移、噪声增大、零点不稳。

　　4、触摸屏误触或灵敏度下降。

　　5、音频系统出现嗡声、尖叫、底噪。

　　6、电机驱动抖动、力矩不稳、步进丢步。

　　7、LED / 显示屏闪烁、亮度波动、雪花点。

　　8、EMC 测试(传导/辐射)不达标;邻近设备受干扰。

　　9、器件发热增加(因高纹波电流、震荡)。

　　10、元件寿命缩短，偶发性击穿或整机寿命骤降。

　　下面详细解释这些现象背后的机理。

　　一、输出纹波与瞬态跌落突然增大

　　1. 工频整流场景(线性电源)

　　整流桥后的大电解电容是低频平滑主力。若容量不足或未安装：

　　100/120Hz 纹波电压幅值大，负载端电压周期性下跌。

　　模拟电路偏置漂移;LED 会轻微闪烁;音频出现嗡声。

　　近似估算(简化)：ΔV ≈ I_load / (f_ripple × C_bulk)。缺失 C 或减小一半，ΔV 直接放大。

　　2. 开关电源输出

　　输出滤波电感/电容不足会放大开关纹波(几十 kHz～几 MHz)。高纹波会被后级放大或混入敏感信号链。

　　二、高频尖峰噪声在系统内横行

　　开关电源或数字器件瞬态电流沿供电线传回母线。高频去耦缺失时：

　　供电轨阻抗升高，高 dI/dt 形成尖峰电压(V = L * dI/dt)。

　　尖峰耦合到模拟输入、ADC 参考、传感器桥路，读数抖动。

　　MCU、FPGA 上电波形不稳，触发 Brown‑out 重置。

　　三、EMI / EMC 问题显性化

　　输入 EMI 滤波(共模电感 + X/Y 电容)缺失或减值：

　　传导骚扰线缆上升，CISPR/FCC 传导测试易超限。

　　设备对外辐射增强，影响邻近通信、无线模块(GNSS、LoRa、4G)。

　　反向：外界浪涌、射频干扰更易耦入内部，引发误动作。

　　四、系统稳定性下降：控制回路可能震荡

　　稳压模块依赖输出电容的 ESR/ESL 形成补偿极点/零点。若滤波电容缺失或换型错误：

　　LDO、DC/DC 控制环路相位裕度不足 → 自激振荡、输出嗡纹。

　　表现为输出电压上下抖动、发热、带载能力急剧下降。

　　五、对不同类负载/子系统的典型影响

　　1. 精密测量 / 传感器(如氧气检测仪、气体分析、环境监测)

　　零点漂移、读数噪声大、斜率不稳。

　　校准后短期漂移，原因常是模拟前端供电噪声被忽视。

　　ppm 级、mV 级信号尤其敏感。

　　2. 工业控制与PLC I/O

　　ADC / DAC 误码;模拟 4‑20mA 回路波动;继电器误吸合。

　　RS485、CAN、以太网 EMI 增大，通信错误率上升。

　　3. 数字逻辑 / MCU 系统

　　冷启动失败;热复位频繁;随机程序跑飞。

　　Flash 写入/存储错误(电压跌落时写周期失败)。

　　4. 音频/视频与人机界面

　　喇叭底噪、纹波嗡声(工频/开关混合)。

　　LCD/LED 背光亮度抖动;触摸屏误触(噪声串入触控电容通道)。

　　5. 电机驱动 / 步进 / 伺服

　　转矩脉动;失步;伺服报警;反馈编码器误计数。

　　再生能量冲击无缓冲，母线电压剧烈跳变。

　　六、元件应力与寿命影响

　　缺滤波→纹波电流直接落在上游整流器/电源模块/线缆上，导致：

　　整流二极管、MOSFET 热负荷增加。

　　无缓冲的尖峰电压冲击后级 IC。

　　长期高纹波加速电解电容干涸、MLCC 裂纹。

　　LED 驱动纹波过大导致亮度衰减提前。

　　七、安全与法规层面隐患

　　防护等级下降：滤波器内常集成浪涌吸收(MOV、气体放电管、NTC);缺失将使浪涌耐受减弱。

　　法规失效：医用、电梯、环保在线监测等认证产品若擅自删滤波器，可能不再满足原认证条件。

　　接地泄漏路径改变：共模滤波电容减少可能改变漏电流指标，也可能让ESD更直接打入敏感电路。

　　八、补救与优化思路

　　先补大电容：整流/母线端加适量低ESR电解+并联小MLCC。

　　LC 或 π 滤波：对开关纹波、噪声耦合严重的支路，加串联电感/铁粉磁珠+两端电容。

　　分区供电：敏感模拟、ADC、参考电路用二级 RC/LC 滤波或 LDO 隔离。

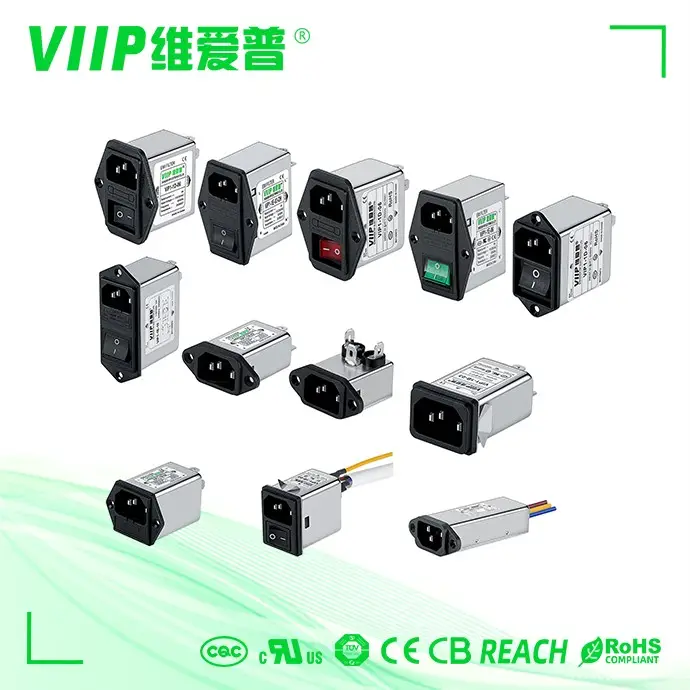

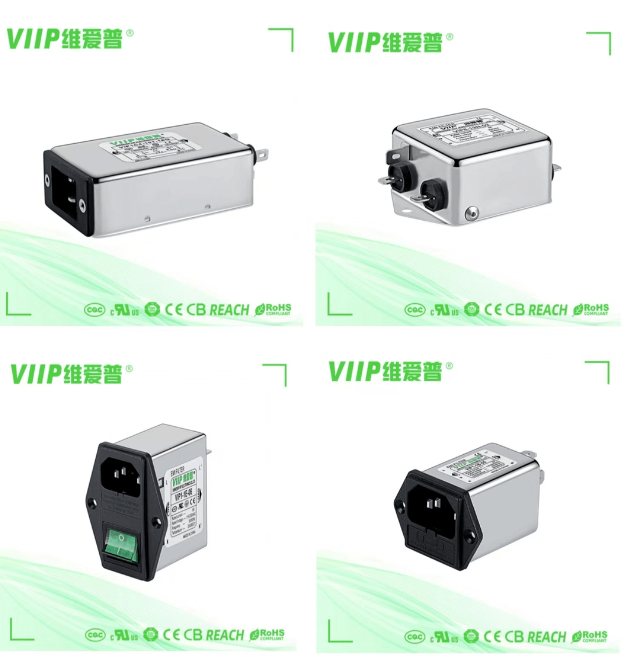

　　输入 EMI 滤波器模块化：成品 AC EMI 滤波器可插入电源入口，省设计。

　　地线与回流路径整治：高频电流回流就近闭合，减少在整板“跑噪声”。

　　瞬态抑制：TVS、浪涌器件补齐。

　　走线与布局：滤波件尽量靠近噪声源与负载;回路面积最小化。

　　九、如何判断“能否省略”?

　　有些超低功率、纯电池供电、模拟极简电路确实可能不需要复杂滤波，但判断原则：

　　源端是否干净? 电池≠无噪声;升压/充电IC都会注入纹波。

　　负载是否敏感? μV级、ppm级测量不容冒险。

　　法规要求? 任何需认证产品绝不随意删 EMI 滤波。

　　系统边界电缆长吗? 长线=天线，必需滤波。

　　缺少电源滤波器的影响可以从“数据上浮动一点点”一路恶化到“设备随机死机、EMC不合格、器件早期损坏甚至安全隐患”。判断是否为主因，可通过观察纹波、系统复位、EMI、发热、测量漂移等现象快速定位。设计阶段把滤波、去耦、接地、分区供电一次做好，远比后期补救省心得多。
