磁芯材料的分类及其特点

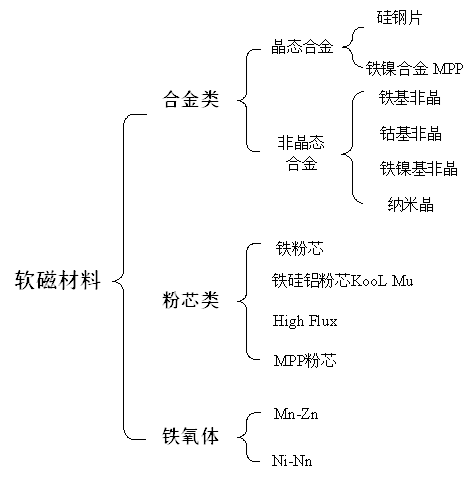

一、磁芯材料的分类
1、铁氧体(Ferrite)
以Fe2O3为主成分的亚铁磁性氧化物，有Mn-Zn、Cu-Zn、Ni-Zn 等几类，其中Mn-Zn 最为常用。
优点：成型容易，成本低，电阻率高，高频损耗较小。
缺点：饱和磁通较低(4000~5000高斯) ，居里温度点较低。
多适于10K-500KHz频率，较低功率的应用。常用作高频变压器，小功率的储能电感等。高磁导率的铁氧体也常用作EMI共模电感。
2、硅钢片(Silicon Steel)
在纯铁中加入少量的硅(一般在4.5%以下)形成的铁硅系合金
优点：易于生产，成本低，饱和磁通较高(约12000高斯)。
缺点：电阻率低，高频涡流损耗大。
一般使用频率不大于400Hz，在低频、大功率下最为适用。常用做电力变压器，低频电感，CT等。
3、铁镍合金(又称坡莫合金或MPP)
坡莫合金常指铁镍系合金，镍含量在30~90%范围内。
优点：磁导率很高，损耗很低，高频性能好
缺点：成本高
由于成本过高，目前公司内未使用。
4、 铁粉芯(Iron Powder)
铁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料，存在分散气隙(效果类似与铁磁材料开气隙)。常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。
优点：磁导率随频率的变化较为稳定，随直流电流的变化也相对稳定，成本较低。
缺点：磁导率低，高频下损耗高，有高温老化问题。
因其直流电流叠加性能好，常用于工频或直流中叠加高频成份的滤波和储能电感，如PFC电感，INV电感.
5、铁硅铝粉芯(又称Sendust或Kool Mu)
构成：由约9%Al,5%Si, 85%Fe 粉构成。
优点：损耗较低，性价比较优。
缺点：价格比铁粉芯略高。
其直流电流叠加性能较好，损耗较铁粉芯低，可代替铁粉芯作为UPS中PFC的电感和逆变器的输出滤波电感。
二、磁芯的外形分类
三、 电感的结构组成分类
1、 环型电感
注：磁芯表面必须有覆盖层(Coating)或用绝缘Tape缠绕以做绝缘，未Coating的磁芯一般呈灰黑色。

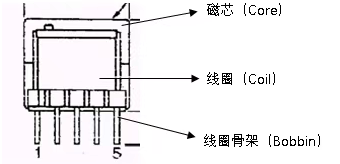

2、EE型电感/变压器
