拆一台老电脑、换一根充电线，你是否发现线缆某处总“长”着一个黑乎乎的小塑料块?掰开外壳，里面露出两半圆弧形磁芯，合拢后又“咔哒”锁死——这就是卡扣式磁环。为什么只要轻轻一扣，就能把恼人的电磁噪声削弱数十倍?相比传统穿线磁环，它究竟解决了哪些痛点?

　　▌一、痛点透视：工程师最怕什么

　　① 成品线无法拆插

　　 设备出厂后才发现 EMI 超标，可线束已压接，两端插头又比磁环孔径大，返工成本高。

　　② 装配窗口极短

　　 流水线要在数秒内完成整改，任何焊接剪线都会拖慢节拍。

　　③ 后期维护困难

　　 客户现场加装滤波件往往空间紧张，需要“不破线即可上阵”。

　　卡扣式磁环诞生，就是为了“一步到位”应对以上场景。

　　▌二、解剖构造：三件“小手术刀”

　　磁芯：通常采用镍锌或高频锰锌铁氧体，两半对准后形成闭合磁路，保证高阻抗。

　　卡扣壳：阻燃 PA 或 ABS，内壁配定位齿，避免线缆滑动。

　　锁扣铰链：自锁式弹片>2000 次开合寿命，便于反复拆装。

　　磁芯内径常见 3 mm~25 mm，只需套住线缆，“咔哒”合上即生效。

　　▌三、工作机理：高频噪声的“吸收海绵”

　　对直流与低频信号几乎透明，而在 10 MHz~1 GHz 范围呈现几十到上百欧姆的复数阻抗;高频电流通过时因磁芯损耗转化为热，从而大幅削弱辐射与传导干扰。与传统穿心磁环相比，磁缝误差可控制在 0.05 mm 以内，保证磁路闭合品质。

　　▌四、选型坐标：三步不走弯路

　　① 锁定频段 测 EMI 频谱，若峰值集中于百兆赫以上，应选 NiZn 系列;百兆以下选择 MnZn 更合适。

　　② 计算阻抗 目标阻抗≥30 dB 抑制量，可参考厂家曲线，选 Zmax 足够且曲线覆盖主干扰带宽者。

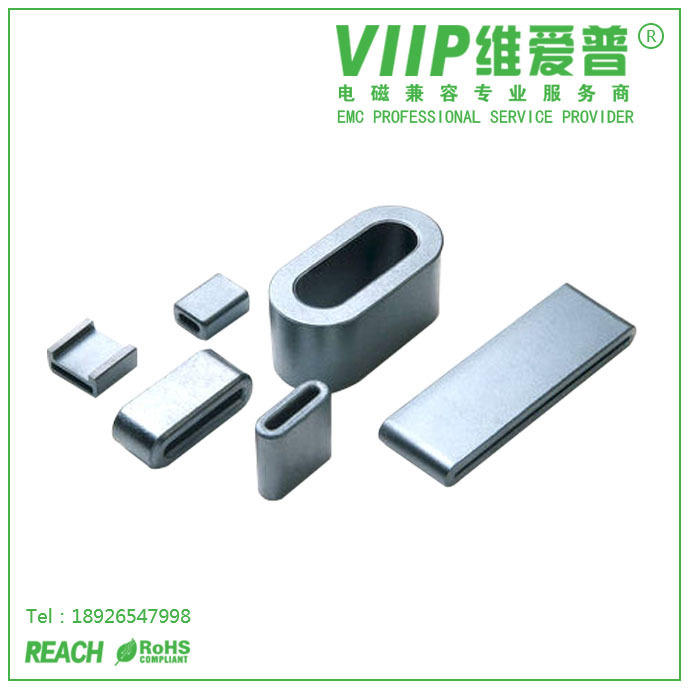

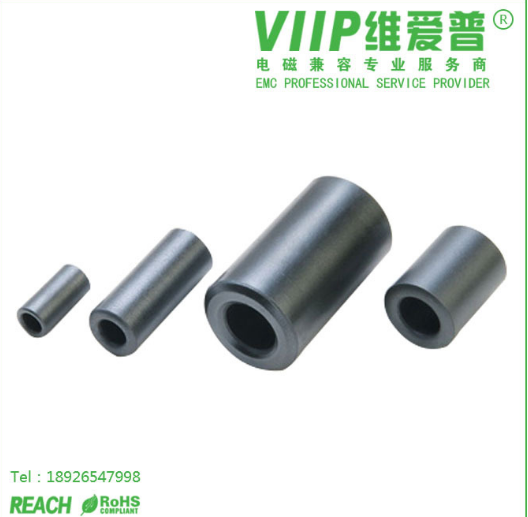

　　③ 比对外形 插头、线束包胶后直径+10%=磁芯内径;若需多匝，可选长条形磁环二次绕缠。

　　▌五、安装技巧：细节决定成败

　　● 越靠近噪声源越好，如开关管出口、USB 控制器端。

　　● 同束电源&信号线须分别扣各自磁环，免得串扰。

　　● 若单只效果不足，可“叠罗汉”串联两只;也可多匝缠绕提升低频阻抗但注意插损。

　　● 确认壳体闭合无细缝，必要时用扎带二次固定，避免运输震动松脱。

　　▌六、实战案例：三个行业缩影

　　1️⃣ 5G 小型基站

　　 机架验收最后阶段射频端口辐射超标 6 dB，工程师在天线馈线端加装 13 mm NiZn 卡扣式磁环，两只串联，测试一次通过。

　　2️⃣ 新能源充电桩

　　 运维人员巡检发现 DC350 V 母线干扰邻近控制线，现场无法停机改线，遂在控制线外侧加装 20 mm MnZn 磁环，浪涌误触发事件清零。

　　3️⃣ 医疗便携彩超

　　 探头缆线长度 1.8 m，原型机图像雪花点频现。研发加装微型 5 mm 磁环于探头端插头内，图像信噪比提升 9 dB，无需改模具。

　　▌七、优势对比：与传统磁环谁更香?

　　结论：批量生产阶段穿线式性价比依旧，但对整改、维保、一次性装配窗口，卡扣式无可替代。

　　▌八、常见误区与排查

　　⚠️ 磁芯温热=失效?

　　 实为高频损耗正常发热，只要壳体 < 90 ℃ 即可。

　　⚠️ 随便夹一只就行?

　　 不同直径、材料阻抗曲线差异巨大，需对症下药。

　　⚠️ 对 USB3.0 会降速?

　　 只要 SRF 高于 2.5 GHz，基本不影响数据完整性。

　　▌九、趋势瞭望

　　★ 超薄片化：笔电 Type-C 线引入 2 mm 厚扁平磁环。

　　★ 多功能融合：内置温感标签，实时监控磁芯温升。

　　★ 环保升级：无镍、低钴铁氧体问世，满足 RoHS3.0。

　　▌十、收束

　　一分钟装配，一分贝见效。卡扣式磁环把 EMI 整改从“拆线返工”变为“轻轻一扣”，让硬件工程师在量产末期依旧拥有翻盘机会。在速度与效率成为竞争关键的时代，这颗小小磁环，撑起了电子系统最后的静默屏障。
